U-1000 R2V DISTINGO

DISTINGO

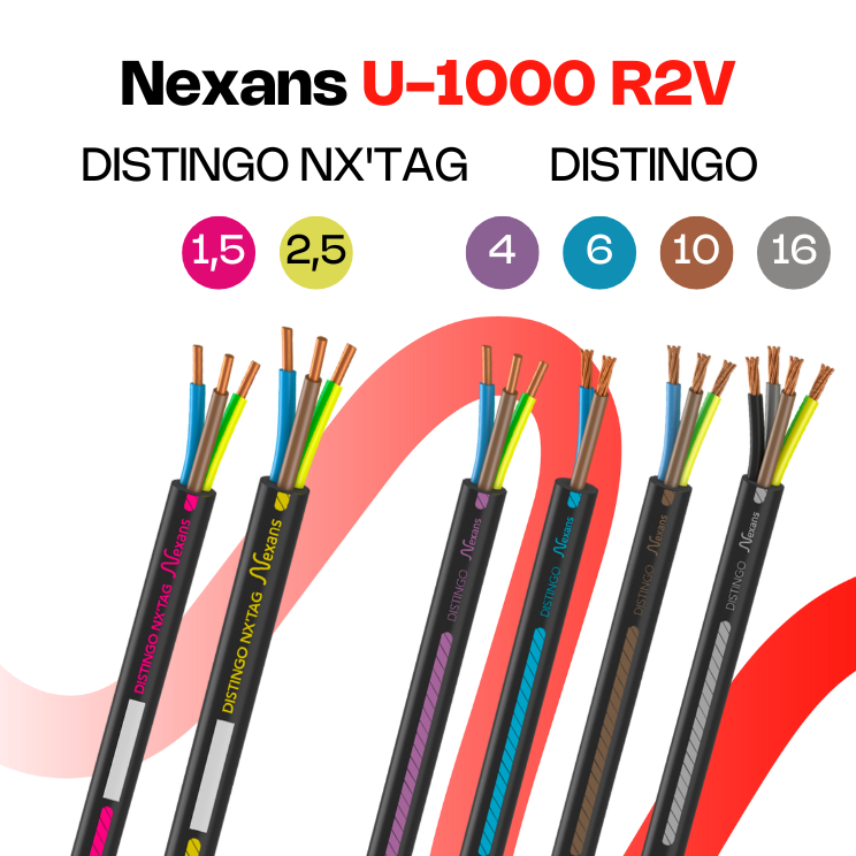

El cable U-1000 R2V, rígido y/o semirrígido, esta dotado de un alma de cobre para las instalaciones terciarias o industriales. Esta familia integra: El nuevo cable U-1000 R2V DISTINGO NX’ TAG para las secciones de 1.5 y 2.5mm², de 3 a 5 conductores. La gama U-1000 R2V DISTINGO para las secciones de 4 a 16mm², de 3 a 5 conductores.

Lee más

Download all documents

Contáctanos

Productos

Descripción

Estándares

Producto

IEC 60502-1; NF C32-321

Beneficios

El cable Nexans U-1000 R2V

El cable U-1000 R2V DISTINGO simplifica la vida en la obra: identificaciones inteligentes permiten reconocer la sección, el numero de conductores y la longitud restante en la bobina en un abrir y cerrar de ojos!

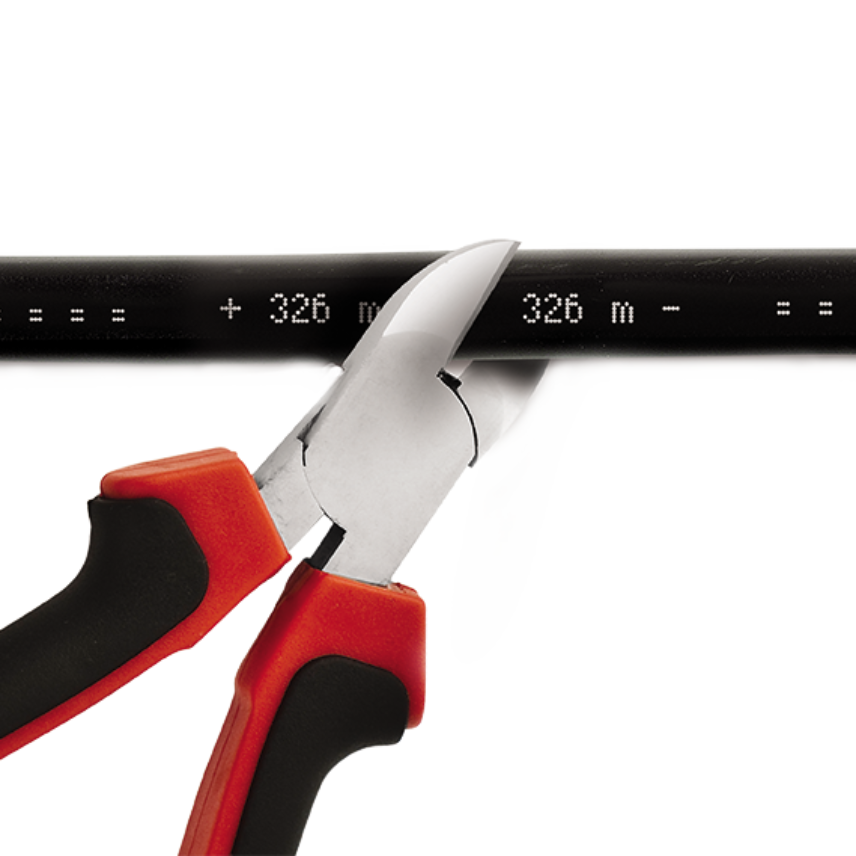

Marcado métrico “Métrium” para identificar la longitud de cable restante

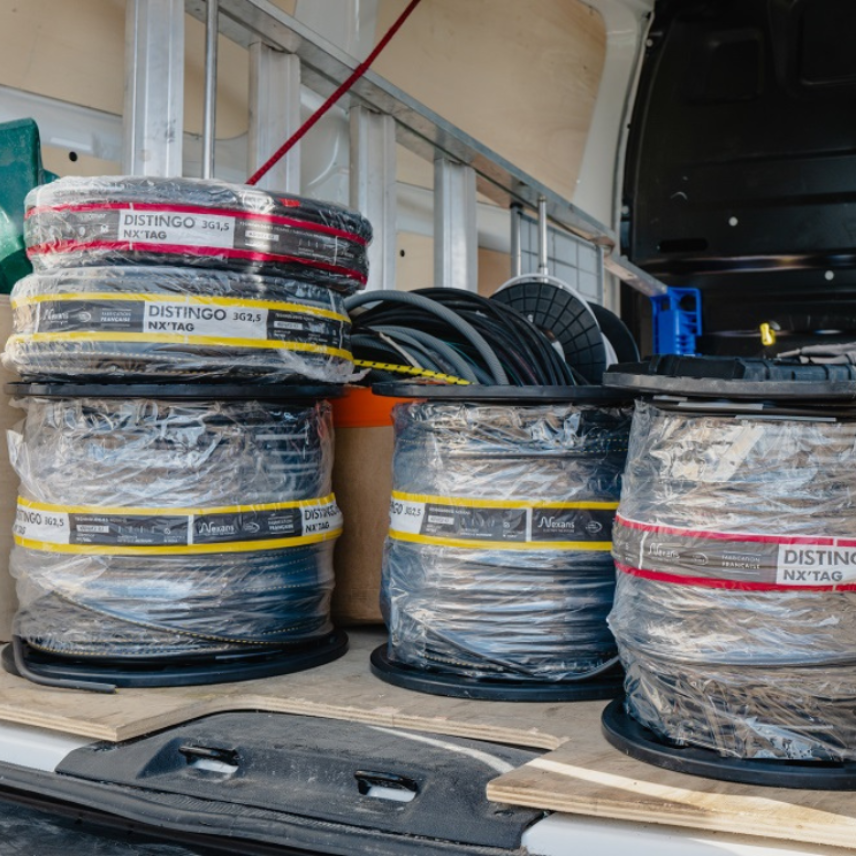

Identificación directa de la sección en el embalaje
Resistencia a los rayos UV
Calidad Nexans asegurada
Disponible en MOBIWAY

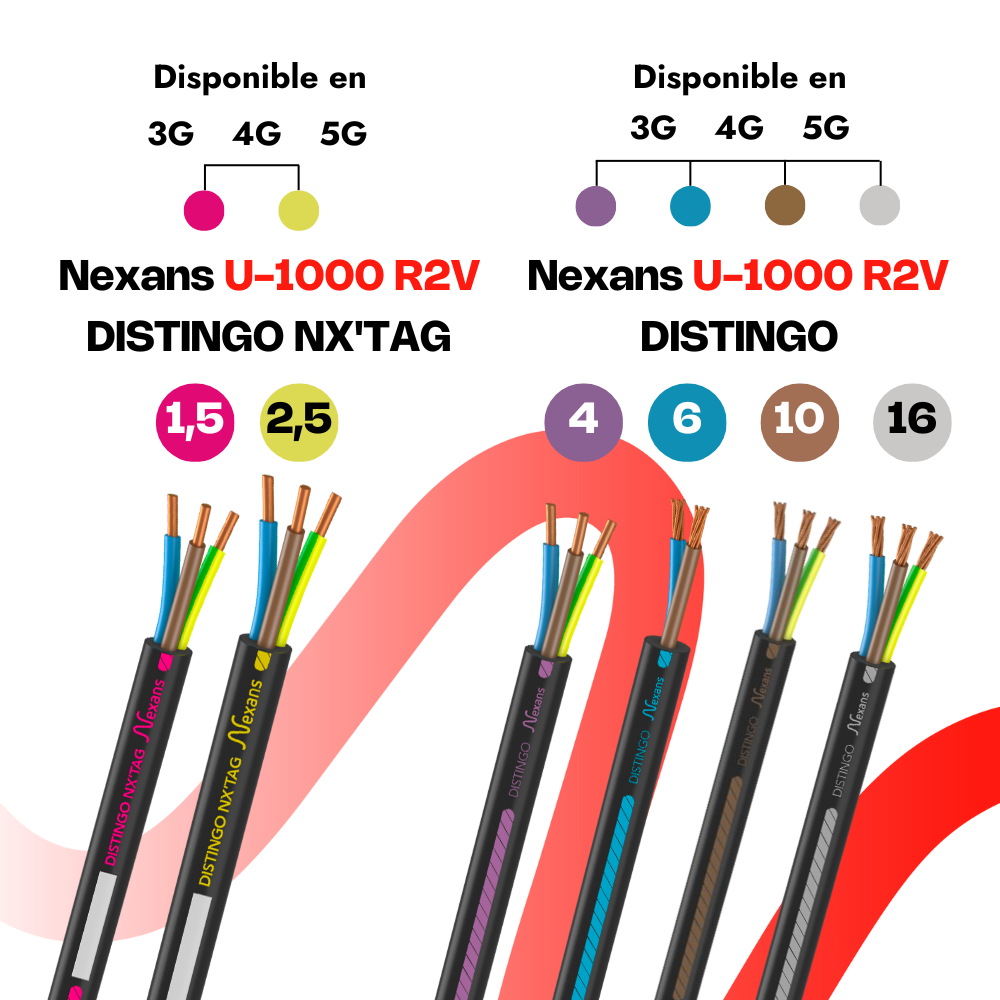

La familia de cables U-1000 R2V está compuesta de:

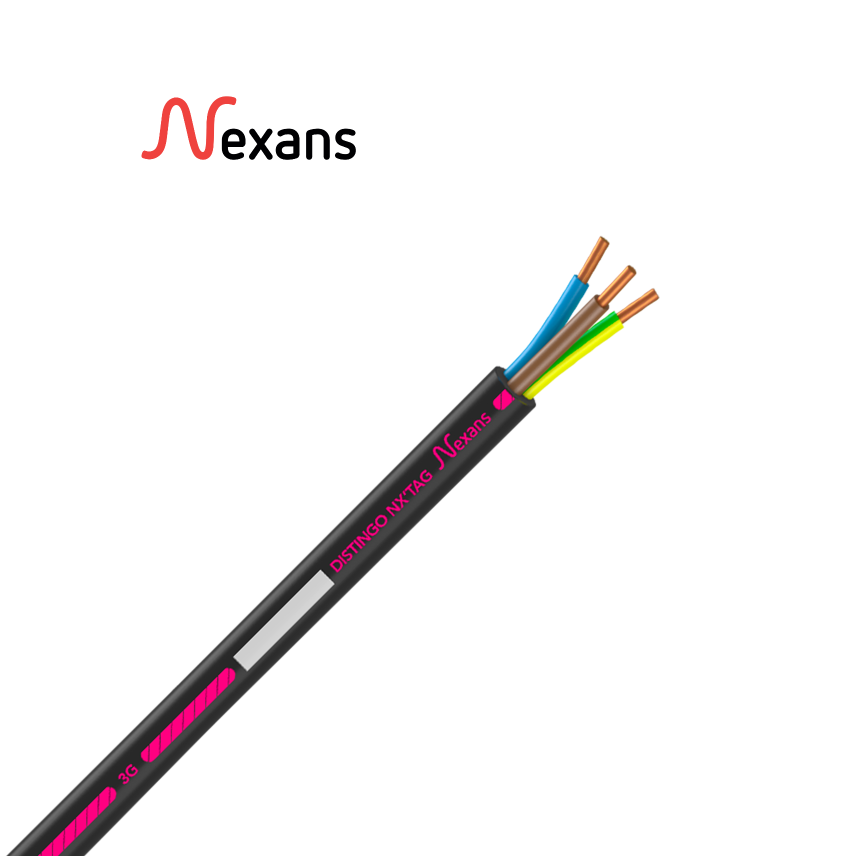

La gama U1000-R2V DISTINGO NX’TAG, fabricada en Francia, para las secciones 1.5 y 2.5mm², de 3 a 5 conductores con las mismas características. Una zona de identificación que permite ubicar cada cable y su uso en las instalaciones.

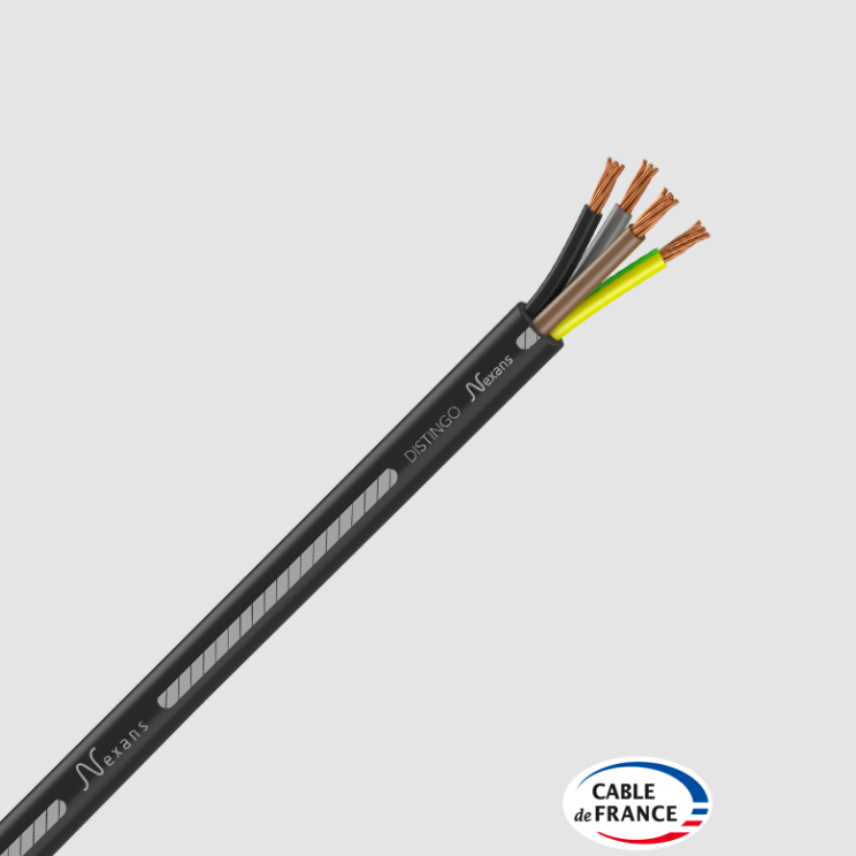

La gama U-1000 R2V DISTINGO, fabricada en Francia también, para las secciones de 4 a 16mm², de 1 a 5 conductores.
La gama U-1000 R2V , para las secciones a partir de 25mm².

Utilización

Los cables U-1000 R2V con aislamiento XLPE y cubierta exterior en PVC son destinados a un uso constante en aplicaciones terciarias e industriales y son recomendados en instalaciones fijas de distribución de energía de baja tensión. Son no propagador de la llama (C2), con una reacción al fuego Eca (EN 50575:2014+A1:16) en términos de clasificación CPR.

Instalación

Los cables U-1000 R2V se pueden colocar en bandejas de cable, en estantes, dentro de canaletas o fijados a las paredes, en el exterior con o sin protección. También pueden ser enterrados con protección mecánica complementaria.

Pueden instalarse en exteriores sin protección (resistencia a los UV , AN3 según NF C 15-100).

Durante la extracción de los cables, todos los conductores participan en el esfuerzo de forma idéntica. La fuerza máxima de tracción no deberá superar en ningún caso 5 daN/mm² de sección global.

Identificación

S.Y. + NF - USE N a. fábrica U-1000 R2V n (x or G) s mm²

Los valores de intensidad y caída de voltaje son dados:

En una tableta perforada, al aire libre, al abrigo del sol, temperatura ambiente=30 a C
Enterrado (profundidad de colocación= 600mm) en un suelo de 20 º C , de resistividad térmica 1K.m/W.

Si las condiciones son diferentes, se aplicarán los factores de corrección de la norma NF C 15-100.

Caída de tensión: calculada con cos PHI = 0,8
