Nexans H07V-K Easybox 1G1.5 Verde-Amarillo 200m

Descripción

Descripción

Estándares

  • Producto
    EN 50525-2-31; UNE 21022; UNE 21031-3

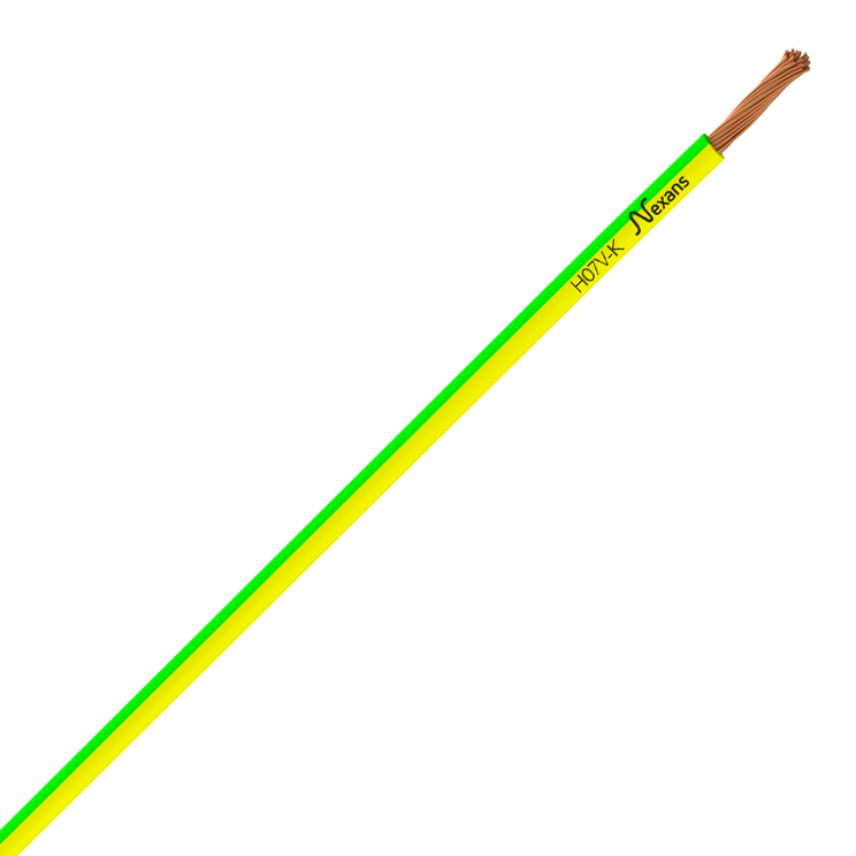

El cable Nexans H07V-K, es un cable unipolar de cobre flexible (clase 5) con aislante para instalaciones fijas o en sistemas cerrados análogos. También es adecuado para instalaciones eléctricas domésticas protegidas, iluminación y aparamenta de mando y control.

El cable Nexans H07V-K se utiliza habitualmente para alimentar equipos eléctricos como calefactores, sistemas de iluminación, armarios de distribución de energía, equipos de generación y transformación de energía, instalaciones de aire acondicionado, etc. Cumple las normas internacionales HD 21.3, EN 50525-2-31 y IEC 60227-2, lo que garantiza su seguridad y fiabilidad en instalaciones eléctricas que cumplan dichas normas. También cumple con la norma CPR y es CPR Eca en cuanto reacción al fuego.

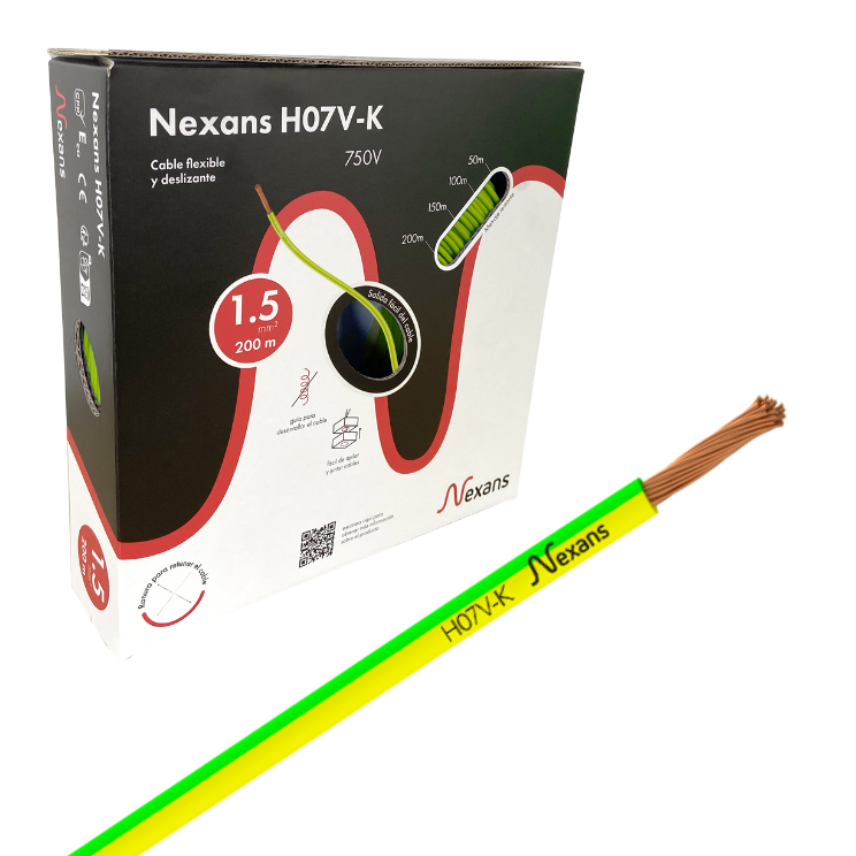

Nexans H07V-K Easybox: Nueva solución en cartón del cable H07V-K para las secciones 1.5, 2.5, 4 y 6 mm².

En su nuevo formato y nombre, con mas ventajas que un rollo de plástico, Nexans H07V-K Easybox evoluciona su forma de embalaje de rollos de 100 y 200 metros.

Nexans presenta su nuevo formato para los cables residenciales Nexans H0V-K Easybox. Una solución para ahorrar tiempo y espacio hasta en las instalaciones mas simples. Su nueva caja presenta múltiples ventajas frente a el embalaje tradicional, el rollo de plástico:

  • Una caja de cartón reciclable resistente que mantiene la forma del cable aún después de abierto, reduciendo considerablemente el uso de plástico en su embalaje.
  • Un sistema de códigos de color para identificar la sección del cable y su longitud en un solo vistazo
  • Optimiza espacio gracias a su forma plana que permite almacenar los cables de forma uniforme y segura
  • Las cajas son fácilmente apilables
  • La guía de cable en el centro de la caja permite tirar del cable fácilmente y sin ningún esfuerzo
  • Puedes tirar de varios cables al mismo tiempo para ahorrar tiempo en tus instalaciones
  • Una ventanilla te permitirá ver la longitud restante de cable para así controlar mejor tus instalaciones
  • Cada caja cuenta con una ranura a un lado de la tapa superior para bloquear el cable y así no perderlo de vista para tu próxima instalación

Un código QR te llevara nuestra página web donde podrás encontrar toda la información necesaria del producto y más!!

Nexans H07V-K Easybox: Nueva solución en cartón del cable H07V-K para las secciones 1.5, 2.5, 4 y 6 mm².

En su nuevo formato y nombre, con mas ventajas que un rollo de plástico, Nexans H07V-K Easybox evoluciona su forma de embalaje de rollos de 100 y 200 metros.

Nexans presenta su nuevo formato para los cables residenciales Nexans H0V-K Easybox. Una solución para ahorrar tiempo y espacio hasta en las instalaciones mas simples. Su nueva caja presenta múltiples ventajas frente a el embalaje tradicional, el rollo de plástico:

  • Una caja de cartón reciclable resistente que mantiene la forma del cable aún después de abierto, reduciendo considerablemente el uso de plástico en su embalaje.
  • Un sistema de códigos de color para identificar la sección del cable y su longitud en un solo vistazo
  • Optimiza espacio gracias a su forma plana que permite almacenar los cables de forma uniforme y segura
  • Las cajas son fácilmente apilables
  • La guía de cable en el centro de la caja permite tirar del cable fácilmente y sin ningún esfuerzo
  • Puedes tirar de varios cables al mismo tiempo para ahorrar tiempo en tus instalaciones
  • Una ventanilla te permitirá ver la longitud restante de cable para así controlar mejor tus instalaciones
  • Cada caja cuenta con una ranura a un lado de la tapa superior para bloquear el cable y así no perderlo de vista para tu próxima instalación

Un código QR te llevara nuestra página web donde podrás encontrar toda la información necesaria del producto y más!!

Nexans EasyCalc

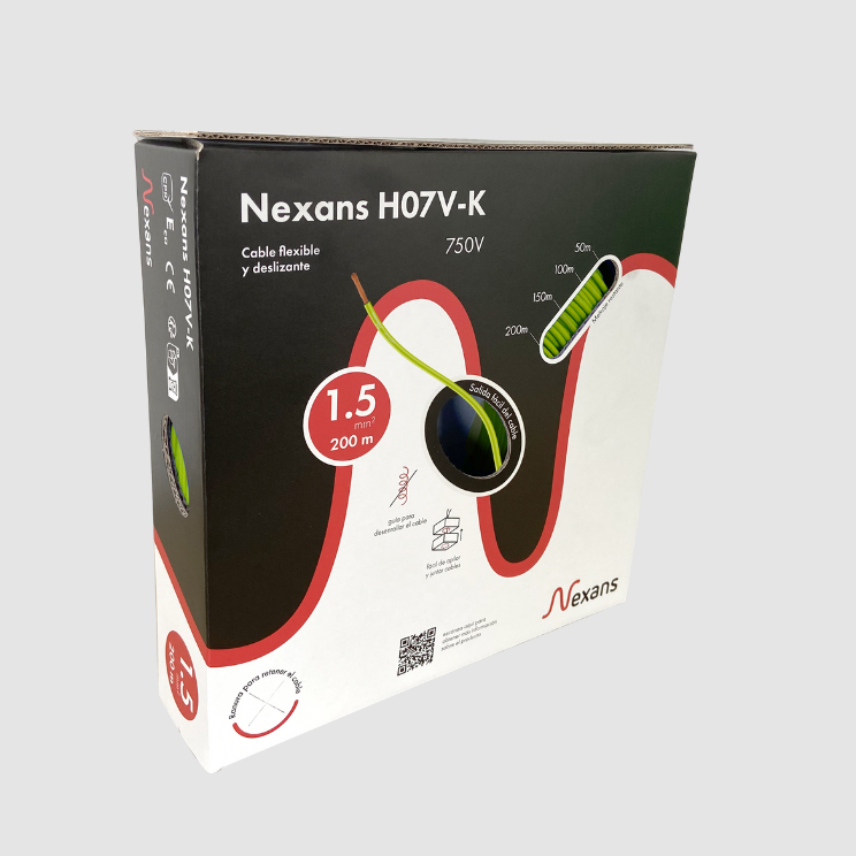

Nueva solución en cartón, Nexans H07V-K Easybox

Código de color para la nueva solución Nexans H07V-K Easybox

Colores de cables disponibles

-

-

Características

Características

Características de construcción

Características de construcción

Aislamiento
PVC
Flexibilidad del conductor
Flexible, Clase 5
Libre de plomo
Material del conductor
Cobre desnudo
Color de cubierta
Amarillo / verde
Con conductor amarillo/verde
Con neutro de sección reducida
No
Forma del conductor
Circular

Características dimensionales

Características dimensionales

Diámetro exterior nominal
3,5 mm
Número de conductores
1
Peso aproximado
20 kg/km
Sección del conductor
1,5 mm²
Diámetro exterior
3,5 mm
Neutral conductor section (when smaller)
- mm²

Características eléctricas

Características eléctricas

Intensidad admisible (3 conductores)
15,5 A
Intensidad admisible (monofase)
17,5 A
Tensión nominal de servicio Uo/U
450/750 V
Intensidad admisible al aire libre
- A
Intensidad admisible bajo tubo
12 A
Resistencia máxima del conductor en CC a 20º C
- Ohm/km

Características mecánicas

Características mecánicas

Flexibilidad del cable
Flexible
Resistencia mecánica a impactos
Baja

Características de uso

Características de uso

Longitud
24000 m
Embalaje
Pallet
Estanqueidad
Accidental
No propagación de la llama
UNE-EN 50265-2-1
Radio de curvatura mínimo en operación estática
10,5 mm
Radio de curvatura tendido en operación
21 mm
Resistencia a aceites
Resistencia a la intemperie
Buena
Resistencia química
Accidental
Temperatura ambiente de utilización (rango)
-5 ... 60 °C
Temperatura máxima del conductor
70 °C
Temperatura máxima del conductor en corto-circuito
160 °C
No propagador del incendio
EN IEC 60332-3-24 (cat C)

Recursos

Recursos

Documentación

Current capacity table PVC insulation single core three phase

Sección del conductor A1 - Insulated conductors in conduit in a thermally insulated wall B1 - Insulated conductors in conduit on a wooden wall C - Single-core or multi-core cable on a wooden wall D1 - Single-core or Multi-core cable in ducts in the ground D2 - Single-core or Multi-core cables designed to be buried directly in the ground F - Single-core flat cables, touching in free air Ft - Single-core trefoil cables, touching in free air G - Single-core horizontal spaced Gv - Single-core flat vertical spaced
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
1.5 13.5 0.0 15.5 0.0 17.5 0.0 18.0 0.0 19.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0

Current capacity table PVC insulation single core single phase

Sección del conductor A1 - Insulated conductors in conduit in a thermally insulated wall B1 - Insulated conductors in conduit on a wooden wall C - Single-core or multi-core cable on a wooden wall D1 - Single-core or Multi-core cable in ducts in the ground D2 - Single-core or Multi-core cables designed to be buried directly in the ground F - Single-core flat cables, touching in free air
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
1.5 14.5 0.0 17.5 0.0 19.5 0.0 22.0 0.0 22.0 0.0 0.0 0.0

Declaración de desempeño

  • Declaration of Performance n� : 1000020-FRAU-092
  • Certification Date : 22/3/23
  • AVCP (Assessment and Verification of Constancy of Performance) : System 3
  • Notified body : NB 1722
  • Declared performance : Eca
