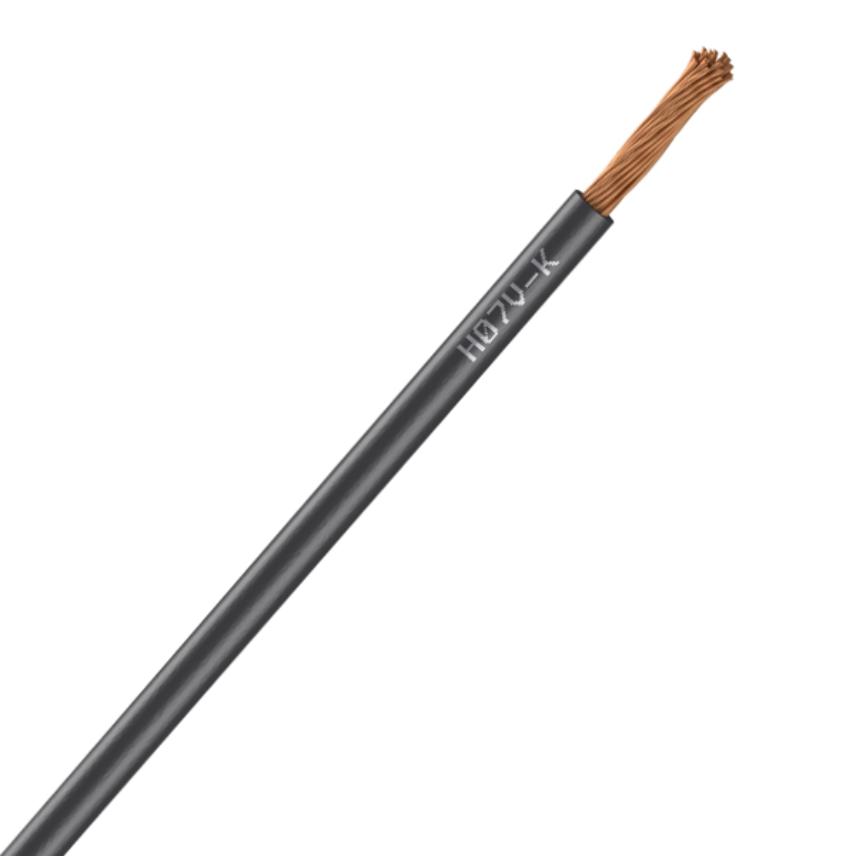

H07V-K, 1G10, negro C100
H07V-K, 1G10, negro C100
Cables flexibles para cableado de cuadros eléctricos y uso doméstico
Lee más- Nexans ref. : 10059891
- País de referencia : 01238385
- EAN : 3427500005286
Descripción
Descripción
Estándares
-
ProductoHD 21.3; IEC 60227-2; NF C32-013; NF C32-201/3
-
InternationalIEC 60298
Application
Nexans H07V-K cores are principally used for panels and cabinets stranding.
Installation
Open air, or in conduits, or trunking.
Marking
- For section between 0,75 and 4 mm² : S.Y + USE HAR N Plant
- For section above 4 mm² : S.Y + USE HAR H07VK - N° Plant
Permissible current and voltage drop are given
For conductor laid alone in insulating tube on a wall Temperature = 30°C. Permanent operation If conditions are differents, apply correction factors from NF C 15-100 standard or other equivalent national standard.
Voltage drop
Calculated with Cos ø = 0.8
EASYCALC™
Características
Características
Características de construcción
Características de construcción
Color de cubierta
Black - RAL 9004
Aislamiento
PVC
Flexibilidad del conductor
Flexible, Clase 5
Forma del conductor
Circular
Libre de plomo
-
Material del conductor
Cobre desnudo
Características dimensionales
Características dimensionales
Número de conductores
1
Sección del conductor
10 mm²
Diámetro del conductor
4,0 mm
Diámetro exterior mínimo
5,7 mm
Diámetro exterior máximo
6,8 mm
Peso aproximado
111 kg/km
Diámetro exterior nominal
7,6 mm
Características eléctricas
Características eléctricas
Tensión nominal de servicio Uo/U
450/750 V
Intensidad admisible (3 conductores)
50,0 A
Intensidad admisible (monofase)
57,0 A
Características mecánicas
Características mecánicas
Resistencia mecánica a impactos
Baja
Flexibilidad del cable
Flexible
Características de uso
Características de uso
Temperatura máxima del conductor
70 °C
Embalaje
Rollos
Temperatura máxima del conductor en corto-circuito
160 °C
Longitud
100 m
Temperatura ambiente de utilización (rango)
-5 ... 60 °C
No propagación de la llama
C2, NF C 32-070 & EN 50265-2-1
Resistencia a la intemperie
No
Resistencia química
Accidental
Estanqueidad
Baja
Radio de curvatura mínimo en operación estática
22,8 mm
Radio de curvatura tendido en operación
45,6 mm
Recursos
Recursos
Documentación
Certification d'homologation (pdf)
pdf — 37.6 kB
Declaración de desempeño
- Declaration of Performance n� : 1000139-FRAU
- Certification Date : 17/11/16
- AVCP (Assessment and Verification of Constancy of Performance) : System 3
- Notified body : NB 1722
- Declared performance : Eca
