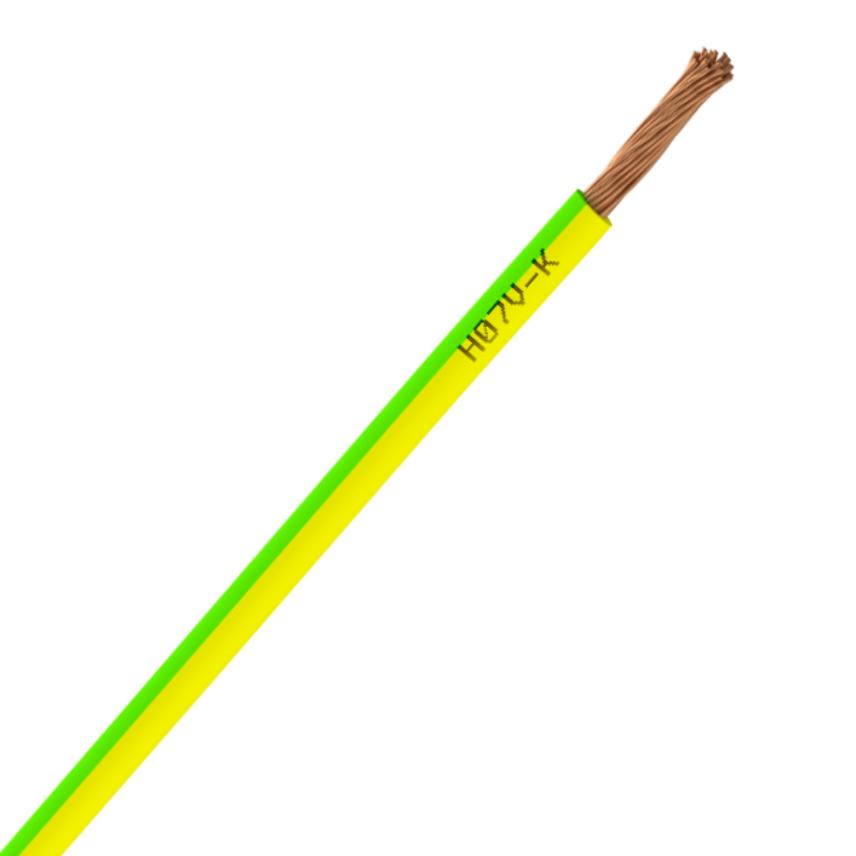

H07V-K, 1G16, amarillo-verde B6000
H07V-K, 1G16, amarillo-verde B6000
Cables flexibles para cableado de cuadros eléctricos y uso doméstico
Lee más- Nexans ref. : 10043829
- EAN : 3427500001752
Descripción
Descripción
Estándares
-
ProductoEN 50525-2-31; HD 21.3; IEC 60227-2; NF C32-201/3
Application
Nexans H07V-K cores are principally used for panels and cabinets stranding.
Installation
Open air, or in conduits, or trunking.
Marking
- For section between 0,75 and 4 mm² : S.Y + USE HAR N Plant
- For section above 4 mm² : S.Y + USE HAR H07VK - N° Plant
Permissible current and voltage drop are given
For conductor laid alone in insulating tube on a wall Temperature = 30°C. Permanent operation If conditions are differents, apply correction factors from NF C 15-100 standard or other equivalent national standard.
Voltage drop
Calculated with Cos ø = 0.8
EASYCALC™
Características
Características
Características de construcción
Características de construcción
Color de cubierta
Amarillo / verde
Aislamiento
PVC
Flexibilidad del conductor
Flexible, Clase 5
Forma del conductor
Circular
Libre de plomo
-
Material del conductor
Cobre desnudo
Características dimensionales
Características dimensionales
Número de conductores
1
Sección del conductor
16 mm²
Diámetro del conductor
5,5 mm
Diámetro exterior mínimo
6,7 mm
Diámetro exterior máximo
8,1 mm
Peso aproximado
165 kg/km
Diámetro exterior nominal
8,8 mm
Características eléctricas
Características eléctricas
Tensión nominal de servicio Uo/U
450/750 V
Intensidad admisible (3 conductores)
68,0 A
Intensidad admisible (monofase)
76,0 A
Características mecánicas
Características mecánicas
Resistencia mecánica a impactos
Baja
Flexibilidad del cable
Flexible
Características de uso
Características de uso
Temperatura máxima del conductor
70 °C
Embalaje
Bobina
Temperatura máxima del conductor en corto-circuito
160 °C
Longitud
6000 m
Temperatura ambiente de utilización (rango)
-5 ... 60 °C
No propagación de la llama
C2, NF C 32-070 & EN 50265-2-1
Resistencia a la intemperie
No
Resistencia química
Accidental
Estanqueidad
Baja
Radio de curvatura mínimo en operación estática
26,4 mm
Radio de curvatura tendido en operación
52,8 mm
Recursos
Recursos
Documentación
HOV7-K verde-amarillo
jpg — 96.3 kB
Declaración de desempeño
- Declaration of Performance n� : 1000139-FRAU
- Certification Date : 17/11/16
- AVCP (Assessment and Verification of Constancy of Performance) : System 3
- Notified body : NB 1722
- Declared performance : Eca
