Nexans H07Z1-K Easybox 1G6 Verde-Amarillo 100m

Descripción

Descripción

Estándares

  • Producto
    EN 50525-3-31; EN 50575; IEC 60228; UNE 21022; UNE 211002
  • Ensayo
    EN 50266-2-4; EN 50267-2-2; IEC 60332-1; IEC 60332-3-24; IEC 61034-2; NF C32-070/C2; UNE EN 50267-2-3 ; UNE-EN 50265-2-1

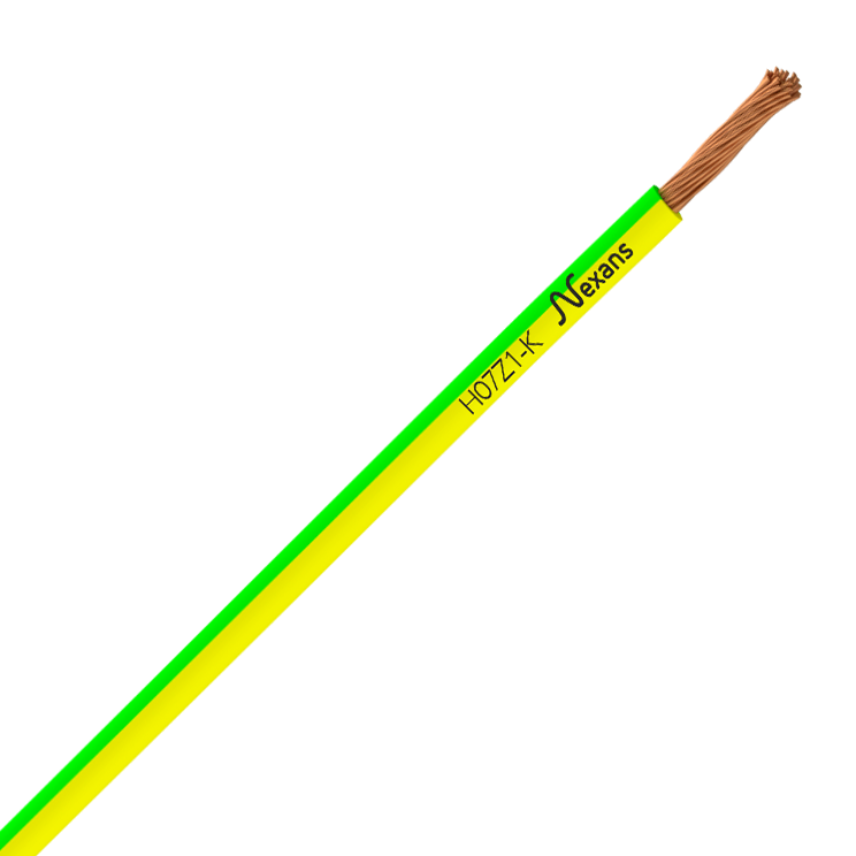

El cable Nexans H07Z1-K es un cable de seguridad (AS) LSHF, libre de halógenos, no propagador del incendio / de la llama, con baja emisión de humos opacos y/o tóxicos, de baja tensión, unipolar flexible, clase 5, ideal para instalaciones fijas eiluminación. Su tensión asignada es de 450/750 V y responde a normas nacionales e internacionales para poder ser instalado en hogares domésticos y en establecimientos de pública concurrencia o lugares en cuanto a resistencia al fuego se refiere.

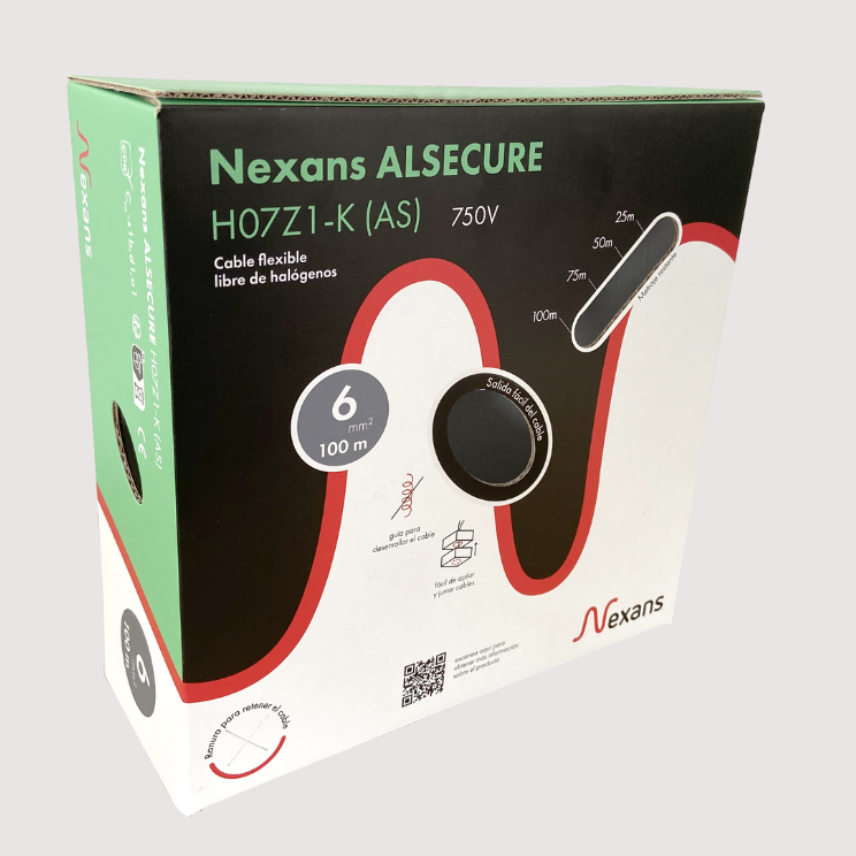

Nexans H07Z1-K Easybox: Nuevo embalaje de carton para el cable Nexans H07Z1-K en las secciones 1.5, 2.5, 4 y 6 mm².

En su nuevo formato y nombre, con más ventajas que un rollo de plástico, Nexans ALSECURE evoluciona su forma de embalaje de rollos de 100 y 200 metros.

Nexans presenta su nuevo formato para los cables residenciales y comerciales Nexans H07Z1-K (AS). Una solución para ahorrar tiempo y espacio hasta en las instalaciones más simples. Su nueva caja presenta múltiples ventajas frente a el embalaje tradicional, el rollo de plástico:

  • Una caja de cartón reciclable resistente que mantiene la forma del cable aún después de abierto, reduciendo considerablemente el uso de plástico en su embalaje.
  • Un sistema de códigos de color para identificar la sección del cable y su longitud en un solo vistazo
  • Optimiza espacio gracias a su forma plana que permite almacenar los cables de forma uniforme y segura
  • Las cajas son fácilmente apilables
  • La guía de cable en el centro de la caja permite tirar del cable fácilmente y sin ningún esfuerzo
  • Puedes tirar de varios cables al mismo tiempo para ahorrar tiempo en tus instalaciones
  • Una ventanilla te permitirá ver la longitud restante de cable para así controlar mejor tus instalaciones
  • Cada caja cuenta con una ranura a un lado de la tapa superior para bloquear el cable y así no perderlo de vista para tu próxima instalación

Un código QR te llevara nuestra página web donde podrás encontrar toda la información necesaria del producto y más!!

Encuentra este producto en EASYCALC™

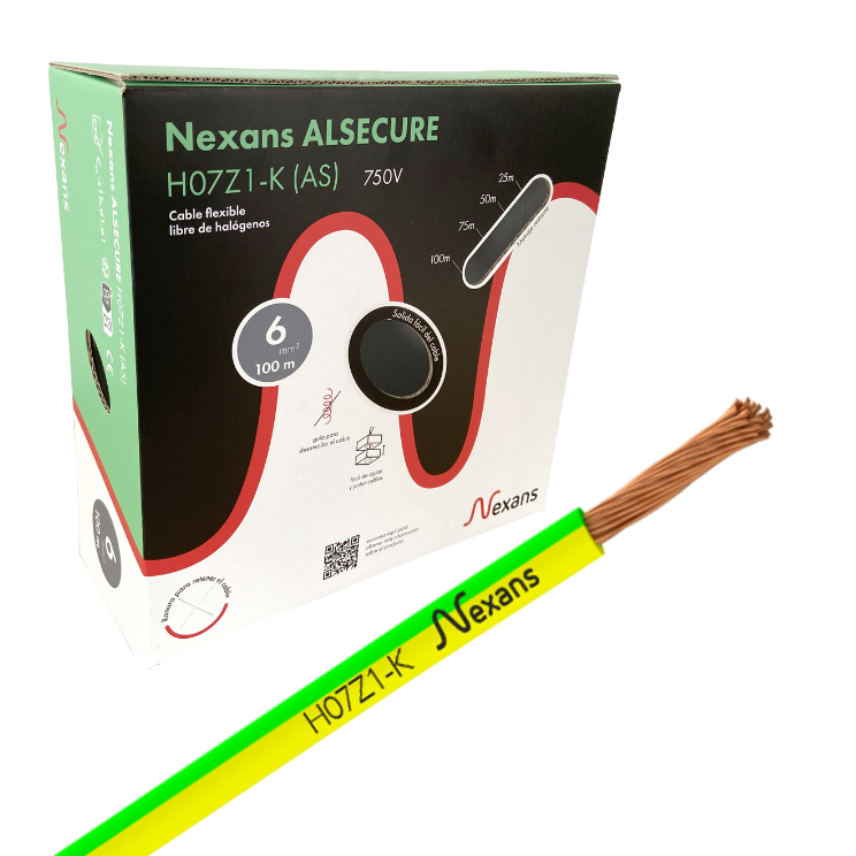

Nuevo embalaje en cartón para Nexans H07V-K y ALSECURE H07Z1-K

Código de colores para identificar la sección del cable

Colores de cables disponibles

-

-

Características

Características

Características de construcción

Características de construcción

Aislamiento
Sin halógeno, TI 7 según EN 50363-7
Flexibilidad del conductor
Flexible, Clase 5
Material del conductor
Cobre desnudo
Libre de plomo
Libre de halógenos
Con conductor amarillo/verde
Con neutro de sección reducida
No
Forma del conductor
Circular
Insulation colour
-

Características dimensionales

Características dimensionales

Sección del conductor
6 mm²
Diámetro exterior
4,7 mm
Neutral conductor section (when smaller)
- mm²
Número de conductores
1
Peso aproximado
65 kg/km

Características eléctricas

Características eléctricas

Tensión nominal de servicio Uo/U
450/750 V
Intensidad admisible al aire libre
41 A
Maximum operating voltage
750 V
Resistencia máxima del conductor en CC a 20º C
3,3 Ohm/km
Test voltage
2500 V

Características mecánicas

Características mecánicas

Flexibilidad del cable
Flexible
Resistencia mecánica a impactos
Baja

Características de uso

Características de uso

Temperatura máxima del conductor
70 °C
No propagador del incendio
EN IEC 60332-3-24 (cat C)
No propagación de la llama
UNE-EN 50265-2-1
Densidad de los humos
EN 50268-2
Embalaje
Rollos
Estanqueidad
Limited
Resistencia a la intemperie
Restricted, not ozon stable
Resistencia química
Restricted to oil, acid & base
Temperatura máxima operativa
70 °C

Recursos

Recursos

Documentación

Current capacity table PVC insulation multicore three phase

Sección del conductor A2 - Multi-core cable in conduit in a thermally insulated wall B2 - Multi-core cable in conduit on a wooden wall C - Single-core or multi-core cable on a wooden wall D1 - Single-core or Multi-core cable in ducts in the ground D2 - Single-core or Multi-core cables designed to be buried directly in the ground E - Multi-core cable in free air
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
6.0 29.0 23.0 34.0 27.0 41.0 32.0 38.0 30.0 41.0 0.0 43.0 33.0

Current capacity table PVC insulation multicore single phase

Sección del conductor A2 - Multi-core cable in conduit in a thermally insulated wall B2 - Multi-core cable in conduit on a wooden wall C - Single-core or multi-core cable on a wooden wall D1 - Single-core or Multi-core cable in ducts in the ground D2 - Single-core or Multi-core cables designed to be buried directly in the ground E - Multi-core cable in free air
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
6.0 32.0 25.0 38.0 30.0 46.0 36.0 46.0 36.0 48.0 0.0 51.0 39.0

Current capacity table PVC insulation single core three phase

Sección del conductor A1 - Insulated conductors in conduit in a thermally insulated wall B1 - Insulated conductors in conduit on a wooden wall C - Single-core or multi-core cable on a wooden wall D1 - Single-core or Multi-core cable in ducts in the ground D2 - Single-core or Multi-core cables designed to be buried directly in the ground F - Single-core flat cables, touching in free air Ft - Single-core trefoil cables, touching in free air G - Single-core horizontal spaced Gv - Single-core flat vertical spaced
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
6.0 31.0 24.0 36.0 28.0 41.0 32.0 38.0 30.0 41.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0

Current capacity table PVC insulation single core single phase

Sección del conductor A1 - Insulated conductors in conduit in a thermally insulated wall B1 - Insulated conductors in conduit on a wooden wall C - Single-core or multi-core cable on a wooden wall D1 - Single-core or Multi-core cable in ducts in the ground D2 - Single-core or Multi-core cables designed to be buried directly in the ground F - Single-core flat cables, touching in free air
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
6.0 34.0 26.0 41.0 32.0 46.0 36.0 46.0 36.0 48.0 0.0 0.0 0.0

Selling & delivery Information

Ink jet marking
USE - HAR- ALSECURE H07Z1-K (AS) TYPE 2 AENOR PLANT N° NEXANS – DAY YEAR

Declaración de desempeño

  • Declaration of Performance n� : 1000150-FRAU
  • Certification Date : 21/3/23
  • AVCP (Assessment and Verification of Constancy of Performance) : System 1+
  • Notified body : NB 099
  • Declared performance : Cca-s1b,d1,a1
