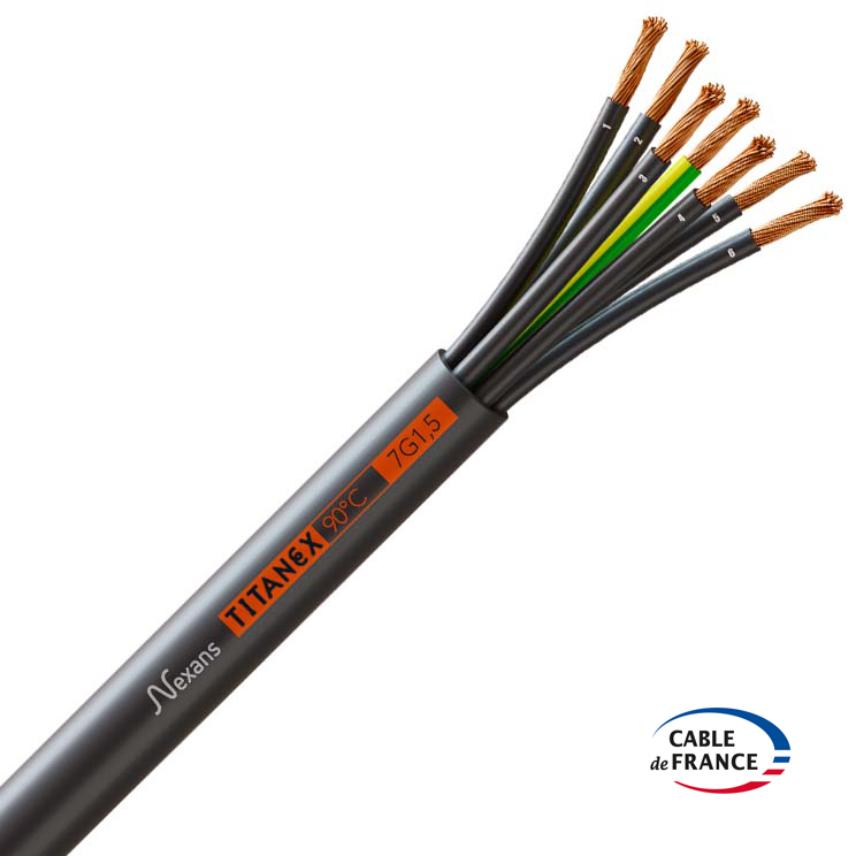

H07RN-F TITANEX 7G1.5

Descripción

Descripción

Estándares

  • Producto
    2014/68/EU; EN 50525-2-21; HD 516; IEC 60245-4 type 66
  • International
    EU Directive 2011/65/EU (RoHS)

 TITANEX y sus ventajas

Muy alta flexibilidad, muy alta resistencia al aplastamiento, buena resistencia a productos químicos, aceites y vibraciones

Los cables TITANEX® H07RN-F, cables flexibles con aislamiento de caucho EPR y revestimiento de caucho, ofrecen unas propiedades mecánicas extraordinarias para satisfacer sus requisitos más variados. Sean cuales sean las condiciones de instalación, ya sea en interiores o exteriores, en entornos estrechos y peligrosos o en presencia de aceites y productos químicos, TITANEX® H07RN-F combina resistencia y flexibilidad para satisfacer todos sus requisitos.

Desde hace más de 50 años, los cables TITANEX® H07RN-F son reconocidos y utilizados para instalaciones fiables en entornos industriales (fábricas, obras, puertos, etc.), ya sean fijos o móviles, como para grúas, conexiones de máquinas herramienta, alimentación de motores, etc.

Las cualidades mecánicas de los cables TITANEX® H07RN-F también permiten su uso en entornos de eventos, como festivales, conciertos o acontecimientos deportivos, donde el cable queda expuesto sin protección y puede utilizarse varias veces.

- Temperatura del núcleo: 90°C

- Tensión de funcionamiento: 450/750V móvil y 0,6/1kV fijo.

Además, los cables TITANEX® H07RN-F han sido diseñados para limitar la generación y propagación de fuego y humo:

- Reacción al fuego según RPC: Eca (según EN 50575:2014+A1:2016).

- Retardante a la llama según IEC 60332-1 y C2

Colocación

Los cables TITANEX H07RN-F pueden tenderse en bandejas porta-cables, en estanterías, en el interior de conductos o fijarse a paredes; en el exterior con o sin protección. También pueden enterrarse con protección mecánica adicional, o sin protección gracias a su buena resistencia a los rayos UV.

Marcado

TITANEX 90°C n(X o G)s NEXANS CE USE H07RN-F n°fabrica MADE IN FRANCE Y Eca n°DoP



TITANEX MADE TO SURVIVE

Información adicional TITANEX

Marcado del conductor


(conforme a la armonización europea HD308 S2)


1x: negro
2x: marrón - azul
3x: marrón - negro - gris (marrón - negro - azul para secciones de conductor de 1,5 y 2,5 mm²)
3G: marrón - azul - verde/amarillo
4x: marrón - negro - gris - azul
4G: marrón - negro - gris - verde/amarillo
5x: marrón - negro - gris - azul - negro
5G: azul - marrón - negro - gris - verde/amarillo
7 y más conductores: negro con marca numérica



Embalaje

  • Producto disponible en carrete resistente a los golpes y al agua.
  • Producto disponible en rollo con identificación rápida y enlace a más información mediante código QR.



Corrientes admisibles

Las corrientes admisibles se indican para una temperatura ambiente continua de 30°C y una temperatura central de 90°C. Para temperaturas diferentes, deben aplicarse coeficientes de corrección:

  • Temperatura máxima del núcleo: 90°C en instalación fija y 60°C en instalación móvil
  • Temperatura ambiente mínima : -40°C en instalación fija y -25°C en instalación móvil
  • Temperatura de cortocircuito: 250°C

Caída de tensión

Base de cálculo Cos ø = 0,8

Radio mínimo de curvatura

  • Dinámico: 6 a 8 x el diámetro exterior del cable.
  • Estático: 3 x el diámetro exterior del cable si el diámetro es < o = 12mm; 4x si el diámetro exterior es > 12mm

Tirar de los conductores del cable

Al tirar de los cables, todos los conductores deben participar por igual en la fuerza. La fuerza de tracción no debe superar los 15N/mm2 de la sección transversal total. Sin embargo, la fuerza de tracción máxima nunca debe superar los 1000N en total, aunque la regla anterior puede dar lugar a valores superiores para secciones transversales de cable mayores.

MADE TO SURVIVE

TITANEX CARACTERISTICAS

.

Características

Características

Características de construcción

Características de construcción

Material del conductor
Cobre desnudo
Flexibilidad del conductor
Flexible, Clase 5
Aislamiento
Elastómero especial reticulado
Cubierta exterior
Elastómero especial reticulado
Color de cubierta
Negro
Libre de plomo
Con conductor amarillo/verde
Con neutro de sección reducida
No
Forma del conductor
Circular

Características dimensionales

Características dimensionales

Número de conductores
7
Sección del conductor
1,5 mm²
Espesor medio del aislamiento
0,8 mm
Average sheath thickness
- mm
Diámetro exterior máximo
18,7 mm
Diámetro exterior mínimo
14,7 mm
Neutral conductor section (when smaller)
- mm²
Peso aproximado
349 kg/km

Características eléctricas

Características eléctricas

Tensión nominal de servicio Uo/U
450/750 V
Caída de tensión, mono-fase
23,3 V/A.km
Intensidad admisible al aire libre
17 A

Características mecánicas

Características mecánicas

Resistencia mecánica a impactos
-
Flexibilidad del cable
Flexible

Características de uso

Características de uso

Sin silicona
Resistencia química
Accidental
Estanqueidad
AD6
No propagación de la llama
C2, NF C 32-070 & IEC 60332-1
Embalaje
Longitudes al corte
Acorde con normativa RoHs
Si
Campo de aplicación
-
Longitud
- m
Radio de curvatura mínimo en operación dinámica
112,2 mm
Radio de curvatura mínimo en operación estática
- mm
Resistencia a aceites
Temperatura ambiente de utilización (rango)
-25 ... 55 °C
Temperatura máxima del conductor
90 °C
Temperatura máxima del conductor en corto-circuito
250 °C

Recursos

Recursos

Declaración de desempeño

  • Declaration of Performance n� : 1000236-FRBH
  • Certification Date : 15/3/22
  • AVCP (Assessment and Verification of Constancy of Performance) : System 3
  • Notified body : NB 1812
  • Declared performance : Eca
