RV 0.6/1 KV 5G2.5 CREMA R100 P2.4Km

Descripción

Descripción

Estándares

  • Producto
    IEC 60502-1

Aplicación

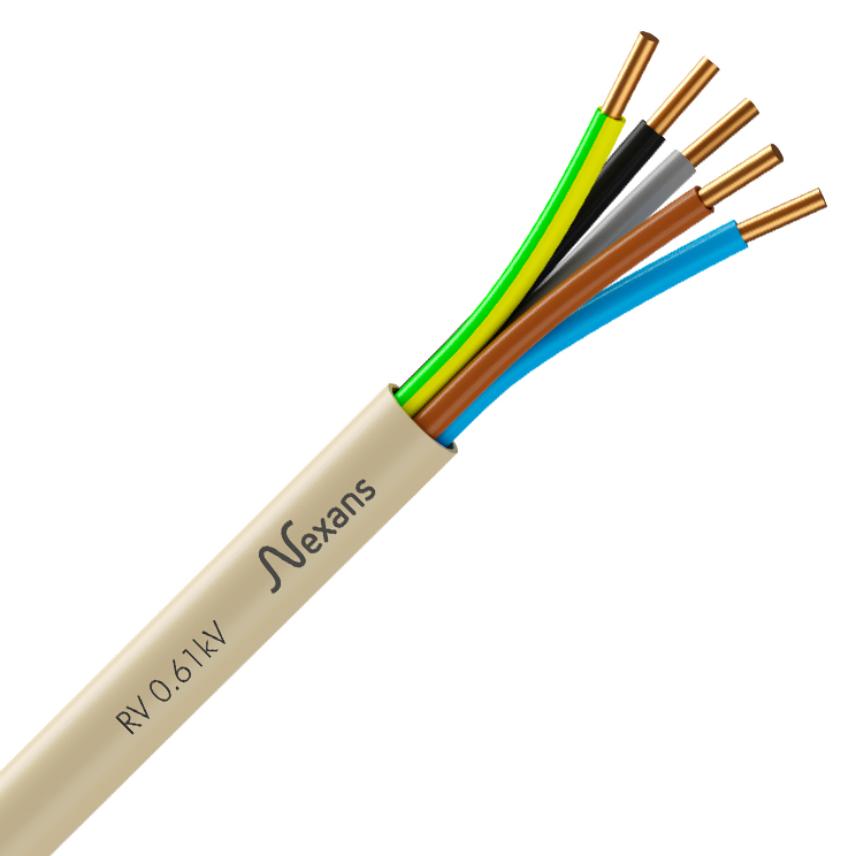

Estos cables Nexans RV 0,6/1kV con aislamiento XLPE y cubierta exterior de PVC pueden utilizarse en todas las instalaciones de energía de baja tensión. Los cables multiconductores están adaptados a las instalaciones de telemando y telecontrol.



Instalación

Estos cables pueden fijarse en bandejas portacables, dentro de conductos o fijarse a paredes, instalados en el exterior. También pueden enterrarse directamente con protección mecánica adicional.



Marcaje

Fábrica de Nexans nº RV 0,6/1kV n (G) s mm² IEC 60502 90° Eca

- n = número de núcleos
- s = sección en mm²
- G = con verde-amarillo





La corriente y la caída de tensión admisibles son las siguientes:

a) al aire libre, al resguardo del sol, sobre bandeja portacables o ménsula, sobre escalera portacables, y separados de la pared, temperatura = 30°C.

b) enterrado con resistividad térmica del terreno 1Km/W, profundidad de tendido : 600 mm, temperatura = 20°C.
Si las condiciones son diferentes, aplicar los factores de corrección de la norma NF C 15-100 o norma nacional equivalente.



Caída de tensión

Calculada con cos φ = 0,8





Características

Características

Características de construcción

Características de construcción

Flexibilidad del conductor
Rígido, Clase 1
Material del conductor
Cobre desnudo
Aislamiento
XLPE
Cubierta exterior
PVC
Color de cubierta
Cream
Con conductor amarillo/verde
Con neutro de sección reducida
No
Forma del conductor
Circular
Libre de plomo

Características dimensionales

Características dimensionales

Número de conductores
5
Sección del conductor
2,5 mm²
Diámetro exterior máximo
14,5 mm
Neutral conductor section (when smaller)
- mm²
Peso aproximado
200 kg/km

Características eléctricas

Características eléctricas

Tensión nominal de servicio Uo/U
0.6/ 1 (1.2) kV
Caída de tensión, mono-fase
- V/A.km
Caída tensión, 3 conductores
- V/A.km
Intensidad admisible al aire libre
31 A
Intensidad admisible bajo tubo
41 A

Características mecánicas

Características mecánicas

Resistencia mecánica a impactos
-
Flexibilidad del cable
Rígido

Características de uso

Características de uso

Temperatura máxima del conductor
90 °C
Temperatura máxima del conductor en corto-circuito
250 °C
Temperatura ambiente de utilización (rango)
-15 ... 90 °C
No propagación de la llama
C2, NF C 32-070
Resistencia a la intemperie
Buena
Estanqueidad
Muy buena
Resistencia química
Accidental
Embalaje
Rollos
Longitud
100 m
Radio de curvatura mínimo en operación estática
78 mm
Radio de curvatura tendido en operación
174 mm

Recursos

Recursos

Documentación

PEP RV CREME pdf — 4.4 MB

Declaración de desempeño

  • Declaration of Performance n� : 1000762-FRAU-004
  • Certification Date : 14/11/18
  • AVCP (Assessment and Verification of Constancy of Performance) : System 3
  • Notified body : NB 1812
  • Declared performance : Eca
