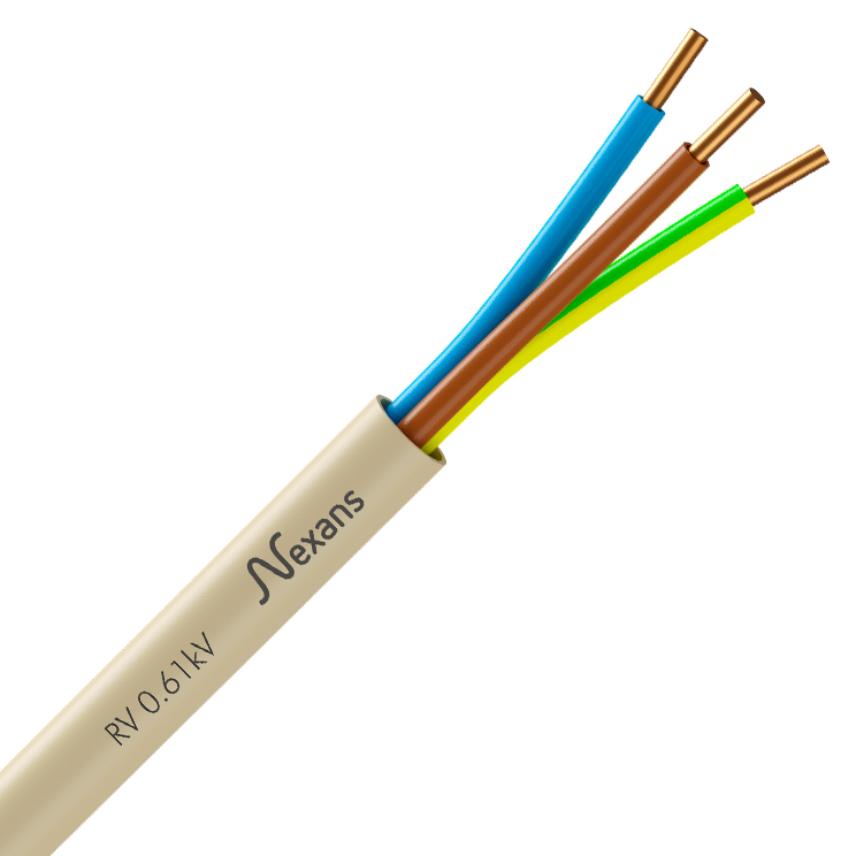

RV 0.6/1 KV 3G2.5 CREMA R100 P3.6 Km

Aplicación

Estos cables Nexans RV 0,6/1kV con aislamiento XLPE y cubierta exterior de PVC pueden utilizarse en todas las instalaciones de energía de baja tensión. Los cables multiconductores están adaptados a las instalaciones de telemando y telecontrol.

Instalación

Estos cables pueden fijarse en bandejas portacables, dentro de conductos o fijarse a paredes, instalados en el exterior. También pueden enterrarse directamente con protección mecánica adicional.

Marcaje

Fábrica de Nexans nº RV 0,6/1kV n (G) s mm² IEC 60502 90° Eca

- n = número de núcleos
- s = sección en mm²
- G = con verde-amarillo

La corriente y la caída de tensión admisibles son las siguientes:

a) al aire libre, al resguardo del sol, sobre bandeja portacables o ménsula, sobre escalera portacables, y separados de la pared, temperatura = 30°C.

b) enterrado con resistividad térmica del terreno 1Km/W, profundidad de tendido : 600 mm, temperatura = 20°C.
Si las condiciones son diferentes, aplicar los factores de corrección de la norma NF C 15-100 o norma nacional equivalente.

Caída de tensión

Calculada con cos φ = 0,8
