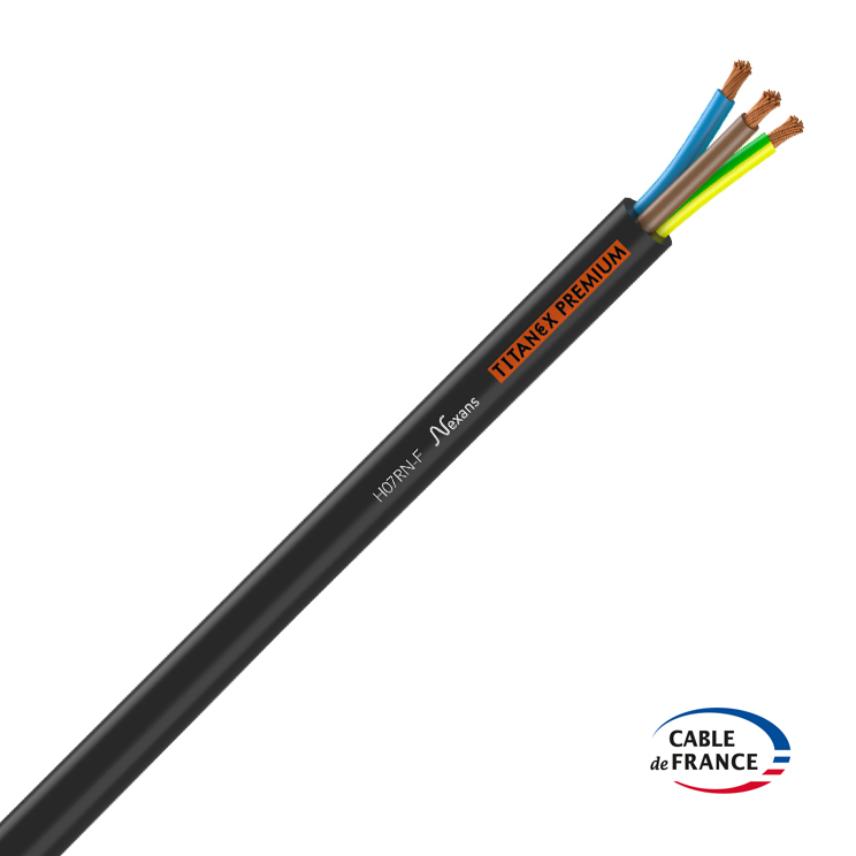

Nexans TITANEX® PREMIUM 3G2,5

Aplicación

Nueva generación de cable industrial flexible en elastómero con alma conductora de cobre. Gracias a su tecnologia especifica, tiene las mismas propiedades que el H07RN8-F ( sumergibles), H07BN8-4 (temperatura máxima del conductor 90°C) , H07BB-F ( temperatura mínima operativa -50°C) Temperatura sobre alma: 90°C No propagación de la llama (C2), sin halógenos Tensión nominal de servicio: 450/750V Todos los cables Titanex Premium se fabrican en Francia.

Clasificación para empleo

• Uso hasta 1000V para instalaciones fijas o suministro de energía de motores
• Resistancia a sumersión: AD8
• Presencia de sustancias corrosivas o que contaminan: AF3
• Resistancia a impactos: AG2
• Cero halógeno (LSOH)
• Retardador de llama (NF C 32070 C2; IEC 60332-1)
• Doblamiento frecuente: bueno
• Resistencia al aceite: bueno
• Límite de uso a baja temperatura: -50°C (estático), -40°C (dinámico)

Recomendación

Este cable es muy flexible y robusto. Se puede utilizar para todos los usos “intensivos” como zona portuaria ( grúas) barcos, instalación frigorífica , aeropuertos, estación de tren, edificios públicos ect..

Instalación

Previsto para ser instalado al aire libre. En el caso que sea enterrado hay que ponerle protecciones mecánicas adicionales.

Radio de curvatura

• Uso dinámico: 6 a 8 veces el diámetro exterior del cable.
• Uso estático: 3 veces el diámetro exterior si es inferior o igual a 12mm o 4 veces para diámetro superior a 12mm

Marcaje

USE < HAR > H07RN-F nbr X (o G) S

s = sección en mm²

G = con Verde-Amarillo

x = sin Verde – Amarillo

Marcaje métrico numerativo

Identificación de conductores

• 1 conductor = Negro
• 2 conductores = Marrón + Azul
• 3 conductores = Amarillo/verde + Azul + Marrón (G)
• 4 conductores = Amarillo/verde + Marrón + Negro + Gris
• 5 conductores = Amarillo/verde + Azul + Marrón + Negro + Gris
• 5 conductores = Amarillo/verde + negros numerados
